Configurare capete de bare, cupru și aliaje cupru, EN 12164
Forma capetelor barelor din aliaje de cupru, EN 12164
Barele trase din aliaje de cupru cu diametru/ sau deschidere de cheie între 2 mm până la 30 mm inclusiv, sunt livrate cu un capăt teșit - Tipul A și celălalt capăt ascuțit (punctat) - Tipul B conform dimensiunilor din tabel

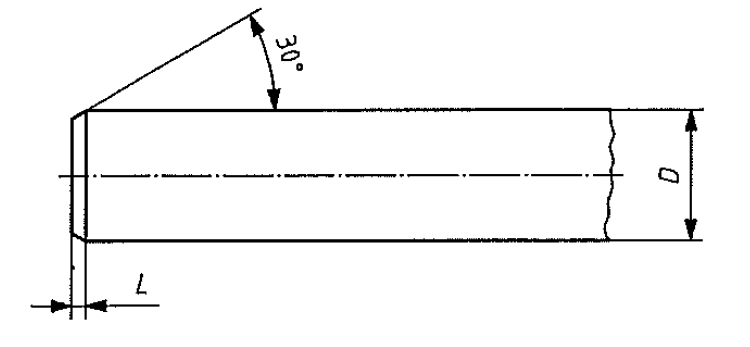

1. Capetele barei, Tip A - teșite

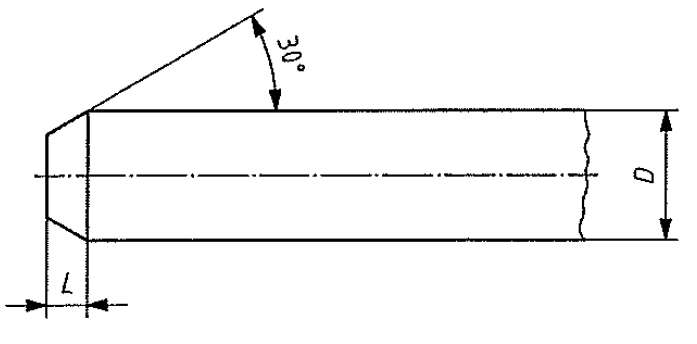

2. Capetele barei, Tip B - ascuțite (punctate)
Dimensiuni indicative ale capetelor barei
Dimensiune în milimetri
| Diametrul precizat, D | Tip A - Lungimea capatului teșita, L | Tip B - Lungimea capatului ascuțitb, L | |||
|---|---|---|---|---|---|
| sau deschiderea de cheie W | |||||
| peste | până la inclusiv | min. | max. | min. | max. |
| 2 | 5 | 0.2 | 1 | 1.5 | 4 |
| 5 | 10 | 0.2 | 1.5 | 2 | 7 |
| 10 | 20 | 0.2 | 2 | 3 | 10 |
| 20 | 30 | 0.2 | 3 | 4 | 12 |
| a Se aplică teșirea pentru îndepărtarea bavurilor. | |||||
| b Punctarea se aplică barelor pentru ghidare in timpul alimentării prin mașinile automate. | |||||
Forma capetelor barelor de dimensiuni peste 30 mm diametru sau deschiderea de cheie va livrata la discreția furnizorului.
