Configurare și toleranțe la muchii bare EN 13601

Barele pătrate, hexagonale și late pot fi furnizate cu muchii drepte, muchii rotunde sau muchii semicirculare. Tipul muchiei se specifică în momentul comenzii.

Raze maxime pentru colțurile ascuțite ale barei

Dimensiunile în milimetri

Grosimea nominală sau diagonală hexagonului		Raza maximă la muchie
peste	până la incl.	Raza maximă la muchie
0,5^a	2	conf intelegerii
2	6	0,3
6	10	0,4
10	18	0,5
18	30	0,6
30	80	0,8
^a Inclusiv 0,5.

1) MUCHII DREPTE

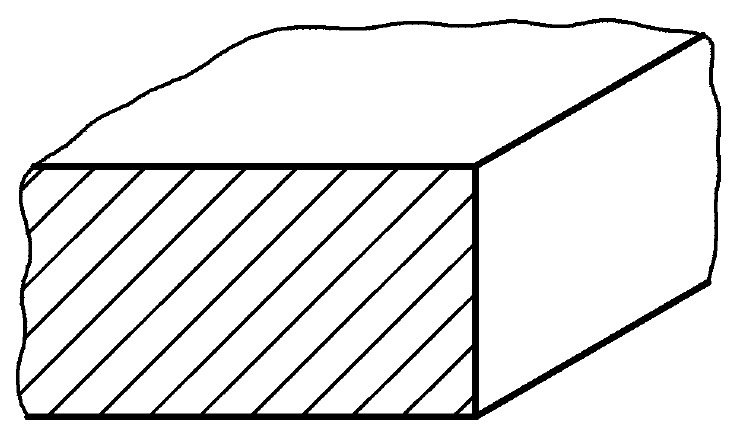

Muchiile drepte (SH), în cazul barelor pătrate, hexagonale și late, sunt conform Figurii 1

Figura 1 — Muchii drepte

Raze pentru colțuri rotunjite ale barei

Dimensiuni în milimetri

Grosimea precizată sau diagonală hexagonului		Raza la muchie	Toleranța razei
peste	până la incl.	Raza la muchie	Toleranța razei
0,5^a	1	^b	—
1	3	0,5	—
3	6	0,8	± 0,2
6	10	1,0	± 0,3
10	30	1,6	± 0,4
30	80	2,5	± 0,5
^a Inclusiv 0,5 ^b 0,5 x grosimea nominală sau deschiderea la cheie

2) MUCHII ROTUNJITE

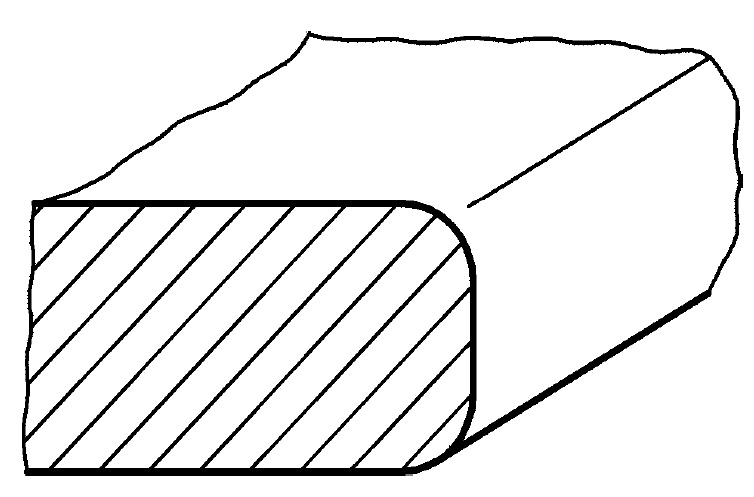

Muchiile rotunjite (RD), în cazul barelor pătrate, hexagonale și late, sunt ca în Figura 2.

Figura 2 - Muchii rotunjite

3) MUCHII SEMICIRCULARE

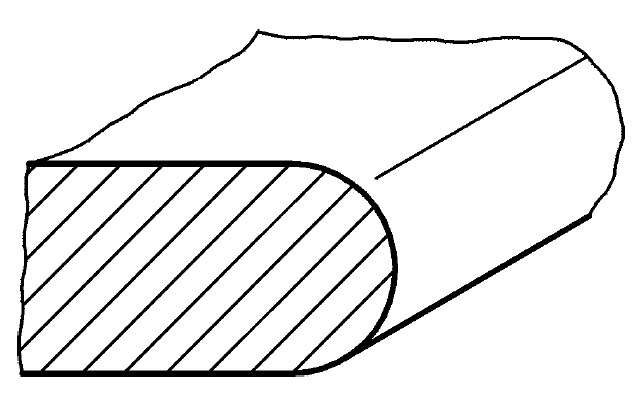

Raza marginilor semicirculare (CE) ale barei late are jumătate din grosime și trebuie să respecte o toleranță de ± 20% din rază; Arcul de curbură trebuie să se contopească lin cu partea plată adiacentă și să fie lipsit de colțuri ascuțite, aspre sau proeminente.

Figura 3 - muchii semicirculare
