Toleranță la planeitate
Toleranța la planeitate a barelor dreptunghiulare EN13601
| Lățimea precizatăª, mm | e, Deviația maximă de la planeitate pentru grosimea precizată, mm | ||
|---|---|---|---|
| peste | până la incl. | de la 1 până la 6 incl. | peste 6 până la 40 incl. |
| 10b | 30 | 0.2 | 0.15 |
| 30 | 50 | 0.3 | 0.2 |
| 50 | 80 | 0.4 | 0.25 |
| 80 | 120 | 0.5 | 0.3 |
| 120 | 200 | — | 0.5 |
| a Atunci când raportul lățime nominală : grosimea nominală este mai mare de 15 : 1, deviația de la planeitate va fi convenită între cumpărător și furnizor. | |||
| b Incluzând 10. | |||

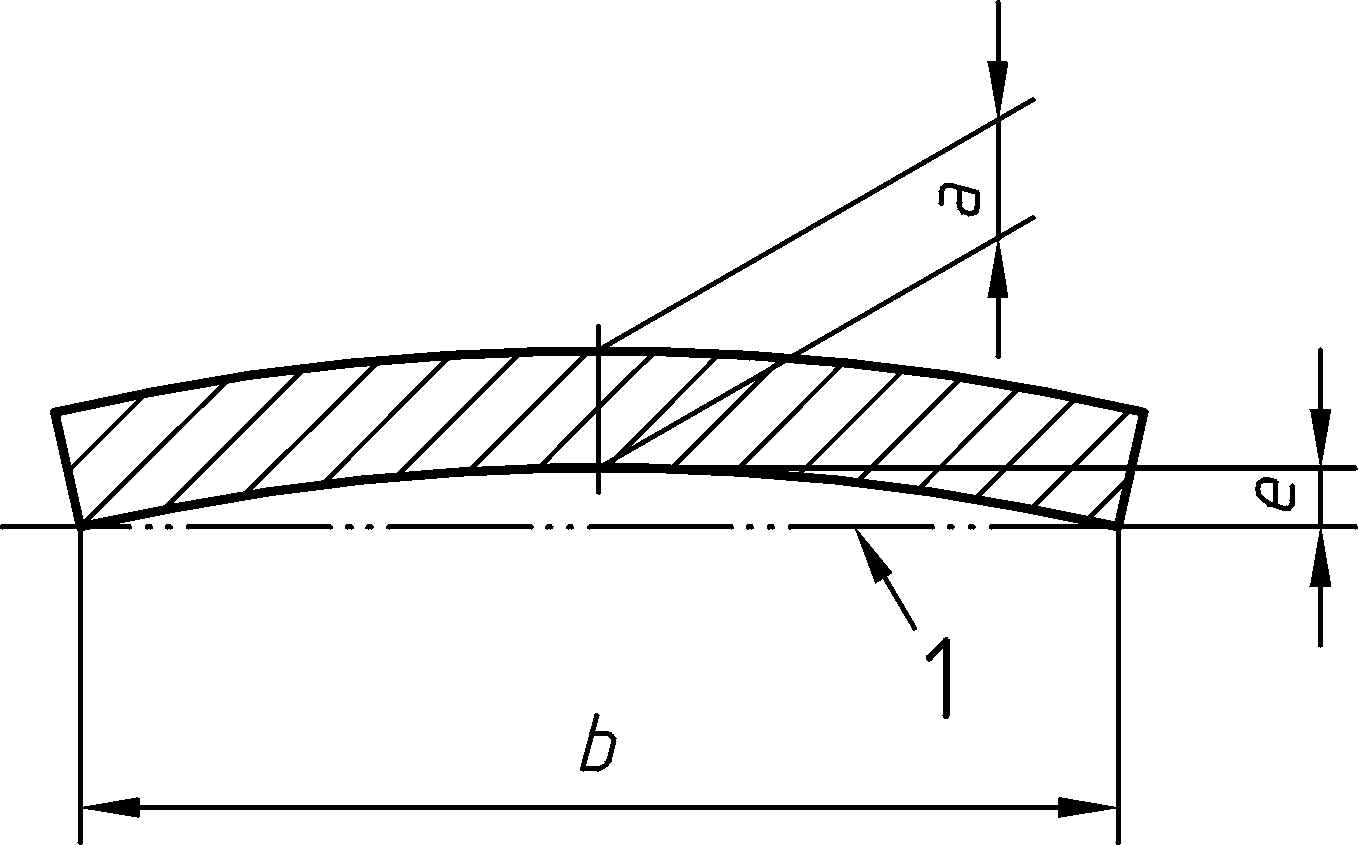

Abaterile de la planeitate, vor fi măsurate așa cum este indicat în desen
unde:
1 - Plan de referință
a - Grosime
b - Lățime
e - Abatere de la planeitate
