Техническа информационна карта Cu-ETP
Cu-ETP
Стандарти/Сплави: СТАНДАРТ: EN 13601 / Cu-ETP; CW004A
Cu-ETP, Медни пръти (шини)
Cu-ETP е електролитично рафинирана мед със съдържание на кислород. Притежава много добра електрическа проводимост и е икономически изгодна алтернатива в сравнение с други медни сплави с висока проводимост. Поради остатъчното съдържание на кислород, този тип мед не е подходящ за заваряване и е susceptible към водородна крехкост.
Типичните области на приложение включват системи за разпределение на електроенергия (токопроводящи шини) и изграждане на разпределителни устройства (ниско и средно напрежение).
Състав
| CU [%] | O [%] | BI [%] | PB [%] |
| min 99.90 | max 0.04 | max 0.0005 | max 0.005 |
Физични свойства
Съставът на тази сплав отговаря на директивите RoHS за електрически и електронни компоненти, както и на нормите ELV за автомобилната промишленост.
| ТОЧКА НА ТОПЕНЕ [°C] | ПЛЪТНОСТ [Г/СМ3] | СПЕЦИФИЧЕН ТОПЛИНЕН КАПАЦИТЕТ [Дж/Г*К] | МОДУЛ НА ЮНГ [ГПА] | ТОПЛОПРОВОДИМОСТ [Вт/МК] | ЕЛЕКТРИЧЕСКА ПРОВОДИМОСТ [МС/М] | ЕЛЕКТРИЧЕСКА ПРОВОДИМОСТ [%IACS] | КОЕФИЦИЕНТ НА ТОПЛИННО РАЗШИРЕНИЕ [10-6/К] |
| 1083 | 8.92 | 0.394 | 130 | 394 | > 58 | >100 | 17.7 |
Забележка: Посочената проводимост се прилага само в мекото (soft) състояние.
Технологични свойства
| Студено деформиране (огъване) | отлично |
| Свойства за горещо калайдисване | отлично |
| Свойства за галванично покритие | отлично |
| Горещо деформиране | отлично |
| Мeко запояване, бронзиране | отлично |
| Газокислородно заваряване | по-малко подходящо |
| Дъгово заваряване в защитна атмосфера | по-малко подходящо |
| Съпротивително заваряване | по-малко подходящо |
| Обработваемост | по-малко подходящо |
Електрическа проводимост
Електрическата проводимост зависи от химичния състав, степента на студено деформиране и размера на зърната. Висока степен на деформация, както и малък размер на зърната намаляват проводимостта.
Корозионна устойчивост
Медта е устойчива на: природни и промишлени атмосфери, морски въздух, питейна и технологична вода, неокисляващи киселини, алкални разтвори и неутрални солени разтвори.
Медта не е устойчива на: разтвори и атмосфери, съдържащи амоняк, халогени, цианиди и сероводород, окисляващи киселини и морска вода (особено при висока скорост на течение).
Поради съдържанието на кислород, Cu-ETP не е устойчива на водородна крехкост в редуцираща атмосфера при високи температури.
Типични приложения
– Изграждане на разпределителни устройства (ниско и средно напрежение)
– Системи за разпределение на електроенергия (токопроводящи шини)
– Трансформатори / електрически компоненти
– Изграждане на електрически машини
– Вятърна енергия
– Автомобилна промишленост
Механични свойства
| СЪСТОЯНИЕ НА МАТЕРИАЛА | РАЗМЕРИ В ММ | |||||||
| ДЕБЕЛИНА ММ | ШИРИНА ММ | ТВЪРДОСТ ВИККЕРС HV МИН. | ТВЪРДОСТ ВИККЕРС HV МАКС. | ЯКОСТ НА ОПЪН Rm Н/ММ² МИН. | ГРАНИЦА НА ПРОВЛАЧВАНЕ 0,2% Rp0,2 Н/ММ² | УДЪЛЖЕНИЕ A100 ММ % МИН. | УДЪЛЖЕНИЕ A % МИН. | |
| D | 0,5–40 | 1–200 | Студено деформирано, без специфични механични свойства | |||||
| H035a | 0,5–40 | 1–200 | 35 | 65 | — | — | — | — |
| R200a | 1–40 | 5–200 | — | — | 200 | max. 120 | 25 | 35 |
| H065 | 0,5–40 | 1–200 | 70 | 95 | — | — | — | — |
| R250 | 1–10 | 5–200 | — | — | 250 | min. 200 | 8 | 12 |
| R250 | 10–40 | 10–200 | — | — | 250 | min. 180 | — | 15 |
| R230 | 10–40 | 10–200 | — | — | 230 | min. 160 | — | 18 |
| H085 | 0,5–20 | 1–120 | 90 | 115 | — | — | — | — |
| H075 | 20–40 | 20–160 | 80 | 105 | — | — | — | — |
| R300 | 1–10 | 5–120 | — | — | 300 | min. 260 | 5 | 8 |
| R280 | 10–20 | 10–160 | — | — | 280 | min. 240 | — | 10 |
| R260 | 20–40 | 20–160 | — | — | 260 | min. 220 | — | 12 |
| H100 | 0,5–5 | 1–120 | 110 | — | — | — | — | — |
| R350 | 1–5 | 5–120 | — | — | 350 | min. 320 | 3 | 5 |
Допустими отклонения за ширина и дебелина на правоъгълни пръти
Размери в милиметри
| НОМИНАЛНА ШИРИНА | ДОПУСТИМО ОТКЛОНЕНИЕ ЗА ДЕБЕЛИНА ЗА ДИАПАЗОНИ НА НОМИНАЛНА ДЕБЕЛИНА | ДОПУСТИМО ОТКЛОНЕНИЕ ЗА ШИРИНА | ||||||
| ОТ | ДО ВКЛЮЧИТЕЛНО | 0,5 до 3 | 3 до 6 | 6 до 10 | 10 до 18 | 18 до 30 | 30 до 40 | |
| 1 | 10 | ±0,08 | ±0,05 | ±0,06 | ±0,08 | — | — | — |
| 10 | 18 | ±0,10 | ±0,05 | ±0,06 | ±0,08 | ±0,10 | — | — |
| 18 | 30 | ±0,15 | ±0,05 | ±0,07 | ±0,09 | ±0,10 | ±0,15 | — |
| 30 | 50 | ±0,20 | ±0,06 | ±0,09 | ±0,10 | ±0,12 | ±0,15 | ±0,20 |
| 50 | 80 | ±0,25 | ±0,09 | ±0,10 | ±0,12 | ±0,15 | ±0,18 | ±0,25 |
| 80 | 120 | ±0,30 | — | ±0,12 | ±0,15 | ±0,18 | ±0,23 | ±0,30 |
| 120 | 160 | ±0,40 | — | — | ±0,18 | ±0,20 | ±0,25 | ±0,35 |
| 160 | 200 | ±0,50 | — | — | ±0,20 | ±0,25 | ±0,30 | ±0,40 |
Тази листовка е само с информационен характер и не подлежи на ревизии. Не могат да се предявяват претенции въз основа на нея, освен ако има доказателства за умисъл или груба небрежност. Представените данни не представляват гаранция за специфично качество на продукта и не могат да заменят специализирания съвет или собствените тестове на клиента.
Допустими отклонения за дължина „така, както е произведено"
Стойности в милиметри
| НОМИНАЛНА ДЪЛЖИНА | НОМИНАЛЕН ДИАМЕТЪР ИЛИ ШИРИНА | ДОПУСТИМО ОТКЛОНЕНИЕ ЗА ДЪЛЖИНА |
| 3000, 3500, 4000, 4500, 5000, 5500, 6000 | 2–50 | ±200 |
| 50–120 | ±300 | |
| По договаряне | 120–200 | ±500 |

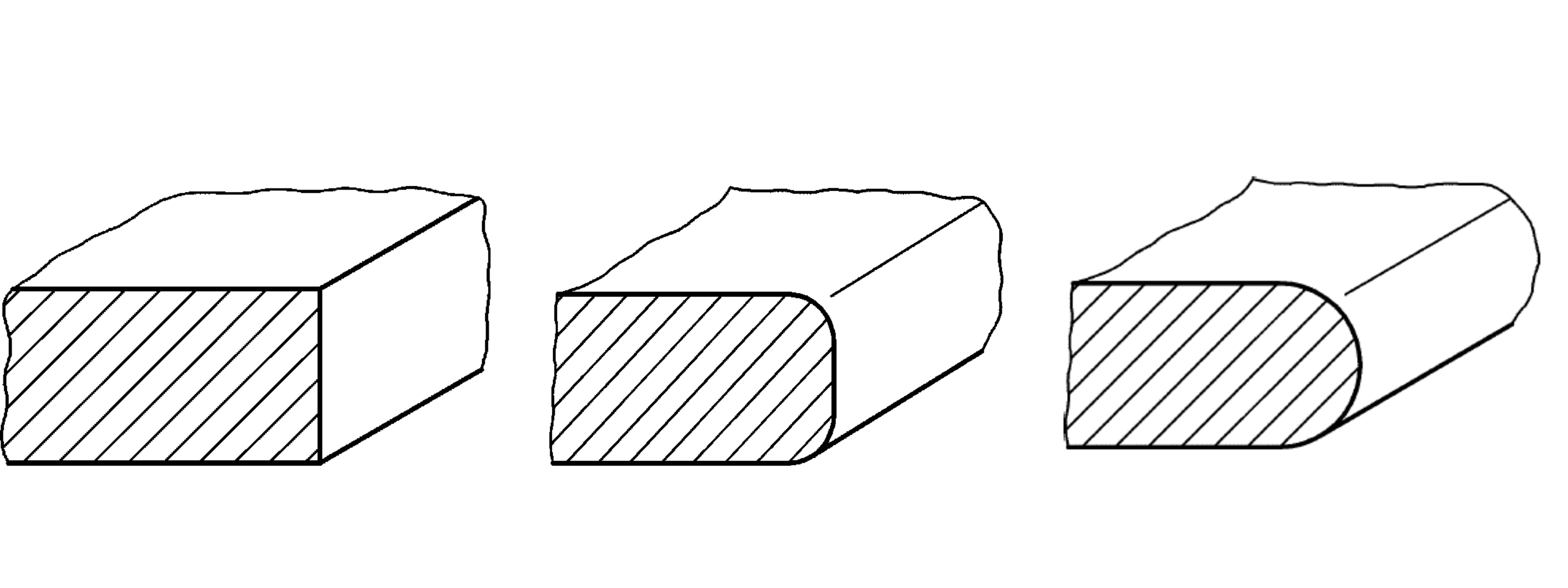

Конфигурация на ъглите: правоъгълните пръти могат да се доставят с прави ъгли, заоблени ъгли или полукръгли ребра.
Типът на ъгъла трябва да бъде посочен при поръчката:
a) Прави ъгли (SH) b) Заоблени ъгли (RD) c) Полукръгли ребра (CE)
Радиуси за заоблените ъгли на пръти
| НОМИНАЛНА ДЕБЕЛИНА | РАДИУС НА ЪГЪЛА | ДОПУСТИМО ОТКЛОНЕНИЕ ЗА РАДИУС НА ЪГЪЛА | |
| ОТ | ДО ВКЛЮЧИТЕЛНО | ||
| 0,5 | 1 | — | — |
| 1 | 3 | 0,5 | — |
| 3 | 6 | 0,8 | ±0,2 |
| 6 | 10 | 1,0 | ±0,3 |
| 10 | 30 | 1,6 | ±0,4 |
| 30 | 80 | 2,5 | ±0,5 |
| 80 | 120 | 4,0 | ±1,0 |
| 120 | 160 | 6,0 | ±1,0 |
