Fisa tehnica Cu-ETP

Cu-ETP



Standarde/Aliaje: STANDARD: EN 13601 / Cu-ETP; CW004A



Cu-ETP, Bare din cupru (busbars)

Cu-ETP este un cupru rafinat electrolitic, cu conținut de oxigen. Prezintă o conductivitate electrică foarte bună și este o opțiune avantajoasă din punct de vedere economic în comparație cu alte aliaje de cupru cu conductivitate ridicată. Din cauza conținutului rezidual de oxigen, acest tip de cupru nu este potrivit pentru sudare, fiind susceptibil la fragilizarea cu hidrogen.

Domeniile de utilizare includ, de obicei, sistemele de distribuție a energiei electrice (bare colectoare – busbars) și construcția de echipamente de comutație (joasă și medie tensiune).


Compoziție

Cu [%]

O [%]

Bi [%]

Pb [%]

min 99.90

max 0.04

max 0.0005

max 0.005

Proprietăți fizice

Compoziția acestui aliaj este conformă cu directivele RoHS pentru componente electrice și electronice, precum și cu normele ELV pentru industria auto.

Punct de topire

[°C]

Densitate

[g/cm3]

Capacitate termică specifică


[J/g*K]

Modulul lui Young

[GPa]

Conductivitate termică

[W/mK]

Conductivitate electrică

Coeficient de dilatare termică

(10⁶/K)

[10-6/K]

[MS/m]

[%IACS]

1083

8.92

0.394

130

394

> 58

>100

17.7

Notă: Conductivitatea specificată se aplică doar în condiția moale (soft).





Proprietăți de prelucrare

Deformare la rece (îndoire)

excelent

Proprietăți pentru cositorire la cald

excelent

Proprietăți pentru acoperire galvanică (electroplacare)

excelent

Deformare la cald

excelent

Lipire moale (soft soldering), brazare

excelent

Sudare oxiacetilenică

mai puțin potrivit

Sudare cu arc protejat cu gaz

mai puțin potrivit

Sudare prin rezistență

mai puțin potrivit
Prelucrabilitatemai puțin potrivit

Conductivitate electrică



Conductivitatea electrică depinde de compoziția chimică, de nivelul de deformare la rece și de dimensiunea granulelor. Un grad ridicat de deformare, precum și o dimensiune redusă a granulelor, scad conductivitatea.

Rezistență la coroziune



Cuprul este rezistent la: atmosfere naturale și industriale, precum și la aerul marin, apă potabilă și tehnologică, acizi neoxidanti, soluții alcaline și soluții saline neutre.

Cuprul nu este rezistent la: soluții și atmosfere care conțin amoniac, halogenuri, cianuri și sulfuri de hidrogen, acizi oxidanți și apă de mare (în special la viteze ridicate de curgere).

Din cauza conținutului de oxigen, Cu-ETP nu este rezistent la fragilizarea cu hidrogen în atmosfere reducătoare la temperaturi ridicate.

Utilizări tipice



– Construcția echipamentelor de comutație (joasă și medie tensiune)
– Sisteme de distribuție a energiei electrice (bare colectoare – busbars)
– Transformatoare / componente electrice
– Construcția mașinilor electrice
– Energie eoliană
– Industria auto



Proprietăți mecanice:

Condiția materialului

Dimensiuni în mm

Duritate

Rezistența la tracțiune, Rm N/mm² min.



Limita de curgere 0,2% Rp0,2 N/mm²

Alungire

grosime mm

lățime mm

Vickers HV

A100 mm % min.

A % min.

de la

peste

până la inclusiv

de la

peste


până la inclusiv

min.

max.

D

0,5

—

40

1

—

200

Deformat la rece, fără proprietăți mecanice specificate





H035a

0,5

—

40

1

—

200

35

65

—

—

—

—

R200a

1

—

40

5

—

200

—

—

200

max. 120

25

35

H065

0,5

—

40

1

—

200

70

95

—

—

—

—

R250

1

—

10

5

—

200

—

—

250

min. 200

8

12

R250

—

10

40

—

10

200

—

—

250

min. 180

—

15

R230

—

10

40

—

10

200

—

—

230

min. 160

—

18

H085

0,5

—

20

1

—

120

90

115

—

—

—

—

H075

—

20

40

—

20

160

80

105

—

—

—

—

R300

1

—

10

5

—

120

—

—

300

min. 260

5

8

R280

—

10

20

—

10

160

—

—

280

min. 240

—

10

R260

—

20

40

—

20

160

—

—

260

min. 220

—

12

H100

0,5

—

5

1

—

120

110

—

—

—

—

—

R350

1

—

5

5

—

120

—

—

350

min. 320

3

5



Toleranțe la lățimea și grosimea barelor dreptunghiulare,

Dimensiuni în milimetri



Lățime nominală

Toleranță la grosimea nominală pentru intervale de grosime

Toleranță la lățime

De la 0,5 până la și inclusiv 3

De la 3 până la și inclusiv 6

De la 6 până la și inclusiv 10

De la 10 până la și inclusiv 18

De la 18 până la și inclusiv 30

De la 30 până la și inclusiv 40

peste

până la și inclusiv

1b

10

± 0,08

± 0,05

± 0,06

± 0,08

—

—

—

10

18

± 0,10

± 0,05

± 0,06

± 0,08

± 0,10

—

—

18

30

± 0,15

± 0,05

± 0,07

± 0,09

± 0,10

± 0,15

—

30

50

± 0,20

± 0,06

± 0,09

± 0,10

± 0,12

± 0,15

± 0,20

50

80

± 0,25

± 0,09

± 0,10

± 0,12

± 0,15

± 0,18

± 0,25

80

120

± 0,30

—

± 0,12

± 0,15

± 0,18

± 0,23

± 0,30

120

160

± 0,40

—

—

± 0,18

± 0,20

± 0,25

± 0,35

160

200

± 0,50

—

—

± 0,20

± 0,25

± 0,30

± 0,40

Acest pliant are caracter strict informativ și nu face obiectul unor revizuiri. Nu se pot formula pretenții pe baza lui, decât în cazul în care există dovezi de intenție sau neglijență gravă. Datele prezentate nu constituie o garanție a unei calități specifice a produsului și nu pot înlocui consultanța de specialitate sau propriile teste ale clientului.



Toleranțe pentru lungimea „așa cum este fabricată”
Valori în milimetri

Lungime nominală

Diametru sau lățimi nominale

Toleranță la lungime

peste

până la și inclusiv

3 000, 3 500, 4 000,4 500,

2b

50

± 200

5 000, 5 500, 6 000

50

120

± 300

By agreement

120

200

± 500

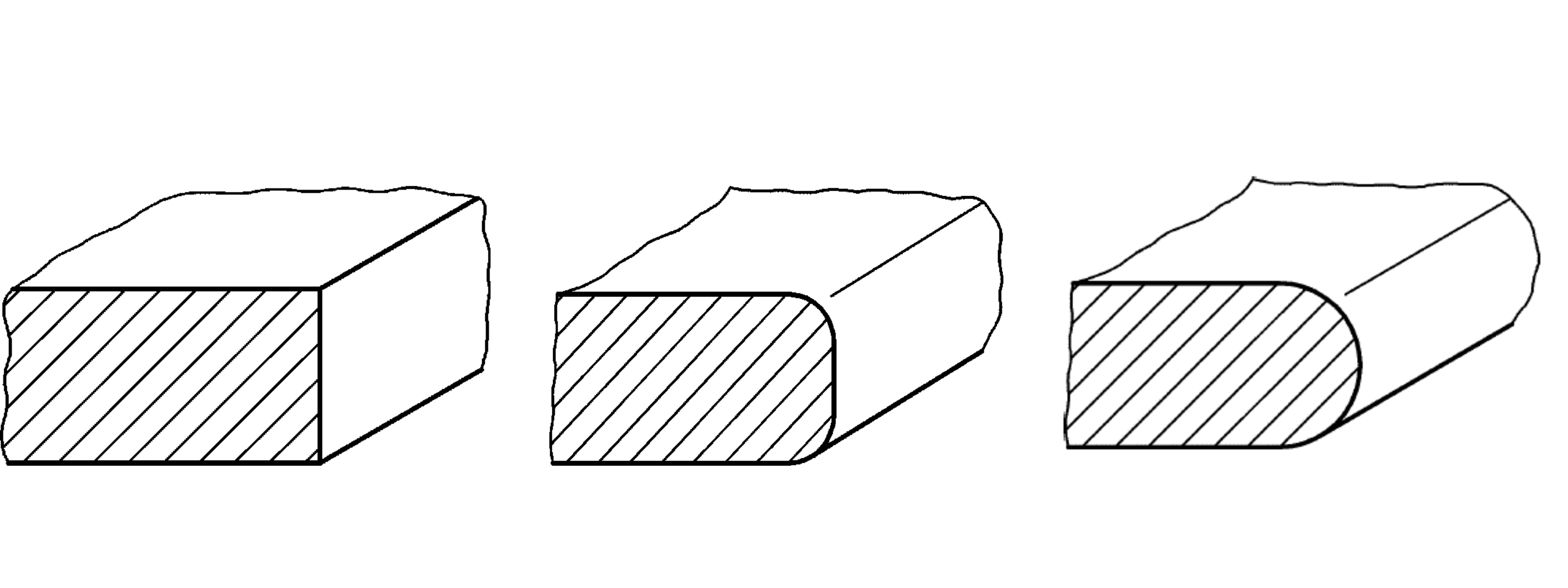

Configurația colțurilor: barele dreptunghiulare pot fi livrate cu colțuri drepte, colțuri rotunjite sau muchii semicirculare.

Tipul colțului trebuie specificat în momentul comenzii:







colturi

a) Colțuri drepte (SH)

b) Colțuri rotunjite (RD)

c) Muchii semicirculare (CE)



Raze pentru colțurile rotunjite ale barelor

Grosime nominală

Rază a colțului

Toleranță pentru raza colțului

peste

până la și inclusiv

0,5a

1

b

—

1

3

0,5

—

3

6

0,8

± 0,2

6

10

1,0

± 0,3

10

30

1,6

± 0,4

30

80

2,5

± 0,5

80

120

4,0

± 1,0

120

160

6,0

± 1,0
