Műszaki adatlap Cu-ETP
Cu-ETP
Szabványok/Ötvözetek: SZABVÁNY: EN 13601 / Cu-ETP; CW004A
Cu-ETP, Rézrudak (busbar)
A Cu-ETP egy elektrolízissel finomított, oxigéntartalmú réz. Kiváló villamos vezető képességgel rendelkezik, és gazdaságilag kedvező alternatíva a többi magas vezető képességű rézötvözethez képest. A maradék oxigéntartalom miatt ez a réztípus nem alkalmas hegesztésre, hajlamos a hidrogén által okozott ridegedésre.
Tipikus felhasználási területek: villamos energia elosztó rendszerek (busbarok) és kapcsolóberendezések gyártása (kis- és középfeszültség).
Összetétel
| Cu [%] | O [%] | Bi [%] | Pb [%] |
| min 99,90 | max 0,04 | max 0,0005 | max 0,005 |
Fizikai tulajdonságok
Az ötvözet összetétele megfelel a villamos és elektronikus alkatrészekre vonatkozó RoHS irányelveknek, valamint az autóipar ELV előírásainak.
| OLVADÁSPONT [°C] | SŰRŰSÉG [G/CM3] | FAJ. HŐKAPACITÁS [J/G*K] | YOUNG-MODULUS [GPA] | HŐVEZETÉS [W/MK] | VILLAMOS VEZETŐ KÉPESSÉG [MS/M] | VILLAMOS VEZETŐ KÉPESSÉG [%IACS] | HŐTÁGULÁSI EGYÜTTHATÓ [10-6/K] |
| 1083 | 8,92 | 0,394 | 130 | 394 | > 58 | >100 | 17,7 |
Megjegyzés: A megadott vezető képesség csak a lágy (puha) állapotban érvényes.
Feldolgozási tulajdonságok
| Hideg alakítás (hajlítás) | kiváló |
| Forraszthatóság (mártó ónozás) | kiváló |
| Galvanizálhatóság | kiváló |
| Meleg alakítás | kiváló |
| Lágyforrasztás, keményforrasztás | kiváló |
| Gázlángos hegesztés | kevésbé alkalmas |
| Védőgázos ívhegesztés | kevésbé alkalmas |
| Ellenálláshegesztés | kevésbé alkalmas |
| Megmunkálhatóság | kevésbé alkalmas |
Villamos vezető képesség
A villamos vezető képesség a kémiai összetételtől, a hideg alakítás mértékétől és a szemcsemérettől függ. A nagy mértékű alakítás, valamint a kis szemcseméret csökkenti a vezető képességet.
Korrózióállóság
A réz ellenálló: természetes és ipari légkörökben, tengeri levegőben, ivóvízben és technológiai vízben, nem oxidáló savakban, lúgos oldatokban és semleges sóoldatokban.
A réz nem ellenálló: ammóniát, halogéneket, cianidokat és kén-hidrogéntartalmú oldatokban és légkörökben, oxidáló savakban és tengervízben (különösen nagy áramlási sebességnél).
Az oxigéntartalom miatt a Cu-ETP nem ellenálló a hidrogénes ridegedéssel szemben redukáló légkörben magas hőmérsékleten.
Tipikus felhasználások
– Kapcsolóberendezések gyártása (kis- és középfeszültség)
– Villamos energia elosztó rendszerek (busbarok)
– Transzformátorok / villamos alkatrészek
– Villamosgépek gyártása
– Szélenergia
– Autóipar
Mechanikai tulajdonságok
| ANYAG ÁLLAPOTA | MÉRETEK MM-BEN | |||||||
| VASTAGSÁG MM | SZÉLESSÉG MM | KEMÉNYSÉG VICKERS HV MIN. | KEMÉNYSÉG VICKERS HV MAX. | SZAKÍTÓSZILÁRDSÁG Rm N/MM² MIN. | FOLYÁSHATÁR 0,2% Rp0,2 N/MM² | NYÚLÁS A100 MM % MIN. | NYÚLÁS A % MIN. | |
| D | 0,5–40 | 1–200 | Hidegen alakított, meghatározott mechanikai tulajdonságok nélkül | |||||
| H035a | 0,5–40 | 1–200 | 35 | 65 | — | — | — | — |
| R200a | 1–40 | 5–200 | — | — | 200 | max. 120 | 25 | 35 |
| H065 | 0,5–40 | 1–200 | 70 | 95 | — | — | — | — |
| R250 | 1–10 | 5–200 | — | — | 250 | min. 200 | 8 | 12 |
| R250 | 10–40 | 10–200 | — | — | 250 | min. 180 | — | 15 |
| R230 | 10–40 | 10–200 | — | — | 230 | min. 160 | — | 18 |
| H085 | 0,5–20 | 1–120 | 90 | 115 | — | — | — | — |
| H075 | 20–40 | 20–160 | 80 | 105 | — | — | — | — |
| R300 | 1–10 | 5–120 | — | — | 300 | min. 260 | 5 | 8 |
| R280 | 10–20 | 10–160 | — | — | 280 | min. 240 | — | 10 |
| R260 | 20–40 | 20–160 | — | — | 260 | min. 220 | — | 12 |
| H100 | 0,5–5 | 1–120 | 110 | — | — | — | — | — |
| R350 | 1–5 | 5–120 | — | — | 350 | min. 320 | 3 | 5 |
Tűrések a téglalap keresztmetszetű rudak szélességéhez és vastagságához
Méretek milliméterben
| NÉVLEGES SZÉLESSÉG | VASTAGSÁG TŰRÉSE NÉVLEGES VASTAGSÁG TARTOMÁNYOKRA | SZÉLESSÉG TŰRÉSE | ||||||
| -TÓL | -IG BEZÁRÓLAG | 0,5–3 | 3–6 | 6–10 | 10–18 | 18–30 | 30–40 | |
| 1 | 10 | ±0,08 | ±0,05 | ±0,06 | ±0,08 | — | — | — |
| 10 | 18 | ±0,10 | ±0,05 | ±0,06 | ±0,08 | ±0,10 | — | — |
| 18 | 30 | ±0,15 | ±0,05 | ±0,07 | ±0,09 | ±0,10 | ±0,15 | — |
| 30 | 50 | ±0,20 | ±0,06 | ±0,09 | ±0,10 | ±0,12 | ±0,15 | ±0,20 |
| 50 | 80 | ±0,25 | ±0,09 | ±0,10 | ±0,12 | ±0,15 | ±0,18 | ±0,25 |
| 80 | 120 | ±0,30 | — | ±0,12 | ±0,15 | ±0,18 | ±0,23 | ±0,30 |
| 120 | 160 | ±0,40 | — | — | ±0,18 | ±0,20 | ±0,25 | ±0,35 |
| 160 | 200 | ±0,50 | — | — | ±0,20 | ±0,25 | ±0,30 | ±0,40 |
Ez a prospektus kizárólag tájékoztató jellegű, és nem képezi felülvizsgálat tárgyát. Alapján igény nem érvényesíthető, kivéve szándékosság vagy súlyos gondatlanság esetét. A megadott adatok nem jelentenek garanciát a termék specifikus minőségére vonatkozóan, és nem helyettesítik a szakmai tanácsadást vagy az ügyfél saját vizsgálatait.
Tűrések a „gyártott hosszhoz"
Értékek milliméterben
| NÉVLEGES HOSSZ | NÉVLEGES ÁTMÉRŐ VAGY SZÉLESSÉG | HOSSZ TŰRÉSE |
| 3000, 3500, 4000, 4500, 5000, 5500, 6000 | 2–50 | ±200 |
| 50–120 | ±300 | |
| Megállapodás szerint | 120–200 | ±500 |

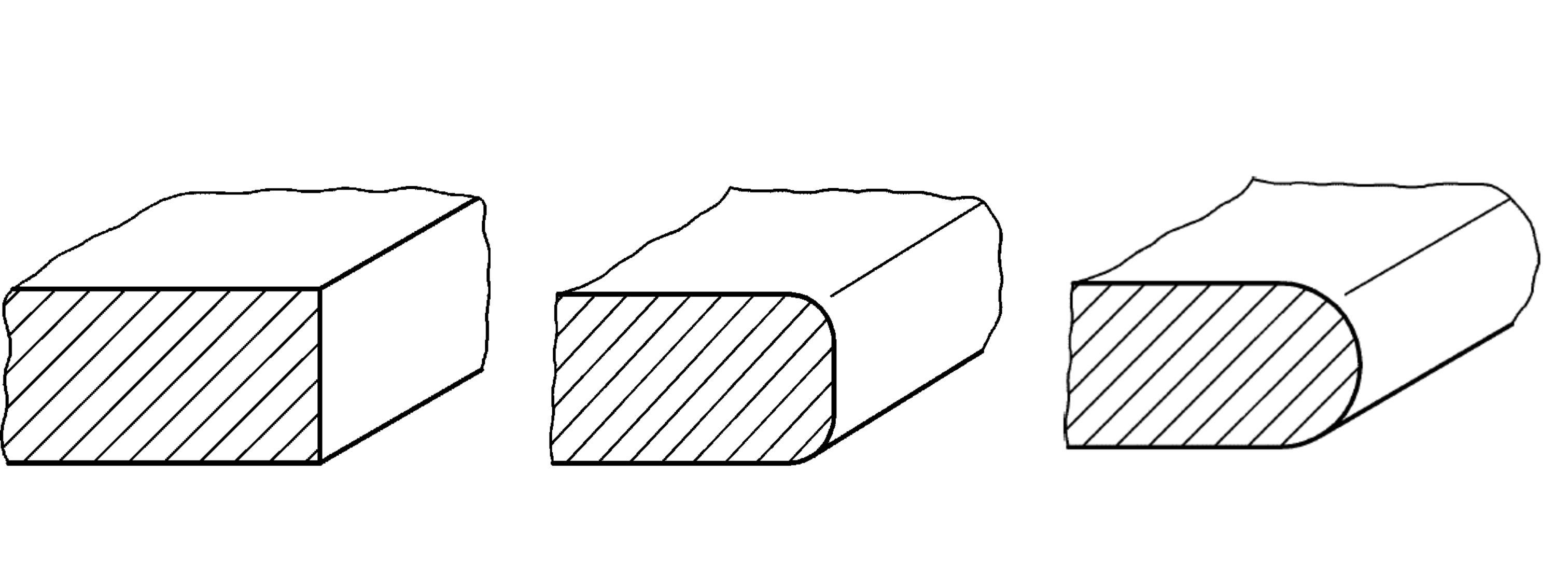

Sarokkialakítás: a téglalap keresztmetszetű rudak szállíthatók derékszögű, lekerekített sarkokkal vagy félkör alakú élekkel.
A saroktípust a megrendeléskor kell megadni:
a) Derékszögű sarkok (SH) b) Lekerekített sarkok (RD) c) Félkör alakú élek (CE)
Saroksugarak lekerekített sarkú rudaknál
| NÉVLEGES VASTAGSÁG | SAROKSZUGÁR | SAROKSUGÁR TŰRÉSE | |
| -TÓL | -IG BEZÁRÓLAG | ||
| 0,5 | 1 | — | — |
| 1 | 3 | 0,5 | — |
| 3 | 6 | 0,8 | ±0,2 |
| 6 | 10 | 1,0 | ±0,3 |
| 10 | 30 | 1,6 | ±0,4 |
| 30 | 80 | 2,5 | ±0,5 |
| 80 | 120 | 4,0 | ±1,0 |
| 120 | 160 | 6,0 | ±1,0 |
